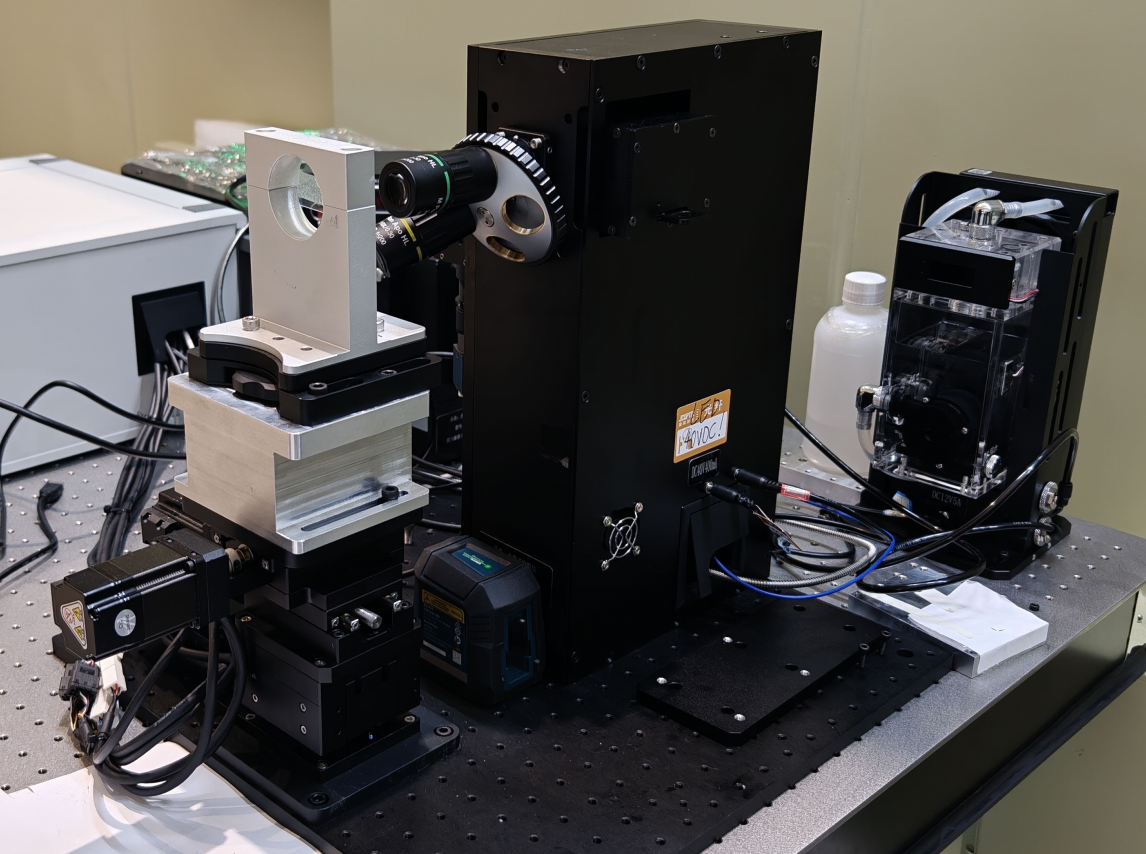

红宝石高压光谱系统

系统概述

金刚石对顶砧（DAC）可在微米级样品腔内产生 GPa 乃至数百 GPa 的静水或非静水高压，是凝聚态物理、地球与行星科学、材料化学等领域研究极端条件下结构与相变的核心手段。公开文献与机构资料普遍指出，DAC 可与拉曼、荧光、吸收等多种光学探针联用，实现「光子进—光子出」的原位测量；其中掺铬刚玉（红宝石）R1 荧光线随压力位移的标定关系，已成为实验室最常用、可追溯的原位压力标定方法之一，并与石英、金刚石本身等其它拉曼/荧光标压体互为补充。

本红宝石高压光谱系统常规工作范围为 0 GPa~130GPa，极限可到400 GPa：自常压（0 GPa）直至实验室可达的极端静压均可纳入同一套显微—光谱工作流。向更高压力段推进时，通常需采用斜面砧座（双面砧倾角/曲面砧等方案）以改善垫片封压、缓解砧尖剪切导致的非静水成分；具体与腔体型号、垫片材质、传压介质及压力标定方法绑定。在 532 nm 激发下同步获取红宝石标压荧光与待测样品高压显微拉曼/荧光信号，配合长焦高分辨光谱仪解析声子峰移、劈裂与弱峰。同一显微落射光路在常压下亦可作为通用显微高分辨光谱表征平台使用，提高设备利用率。

高压显微拉曼（能力说明）

拉曼与高压：拉曼散射反映布里渊区中心（及有限波矢）光学声子与部分磁振子等元激发。静水加压下，许多固体出现声子频率漂移、新峰出现（新相）或软模硬化/软化，直至相变点；分子晶体还可观测内振动模式对压力与分子间相互作用的响应。532 nm 是实验室最常用的激发波长之一：对多种无机物、矿物与部分有机物有适中截面，且与红宝石 R1 标压荧光同波长联用，便于在一次光路配置中交替或并行关注标压峰与样品拉曼。

分辨与弱信号：高压相变附近峰移往往较小，或存在多峰叠加、荧光背底升高；本系统配置的 500 mm 焦长光谱仪在 532 nm 处可达 FWHM 0.026 nm量级（典型配置），有利于分辨相邻拉曼峰、窄劈裂与微弱位移。配合落射显微光路中的陷波/边缘滤光（按方案选配），可压制瑞利线翼对低波数区的干扰，便于观察晶格模式与转动—振动带等对压力敏感的结构信息。

原位与联用：DAC 实验中常需在同一微区同步记录拉曼 + 红宝石荧光以标定压力，或在变温、激光加热、磁场等外场下跟踪拉曼指纹变化。显微拉曼将激发体积限制在衍射极限量级，与微米级样品腔尺度匹配，降低垫片与腔壁杂散信号；结合上文Z 对焦与 XY Mapping，可把「压力—温度—空间位置—谱图特征」四维信息组织为可发表级数据管线（最终以实验设计与标定为准）。

原理要点（与公开资料一致）

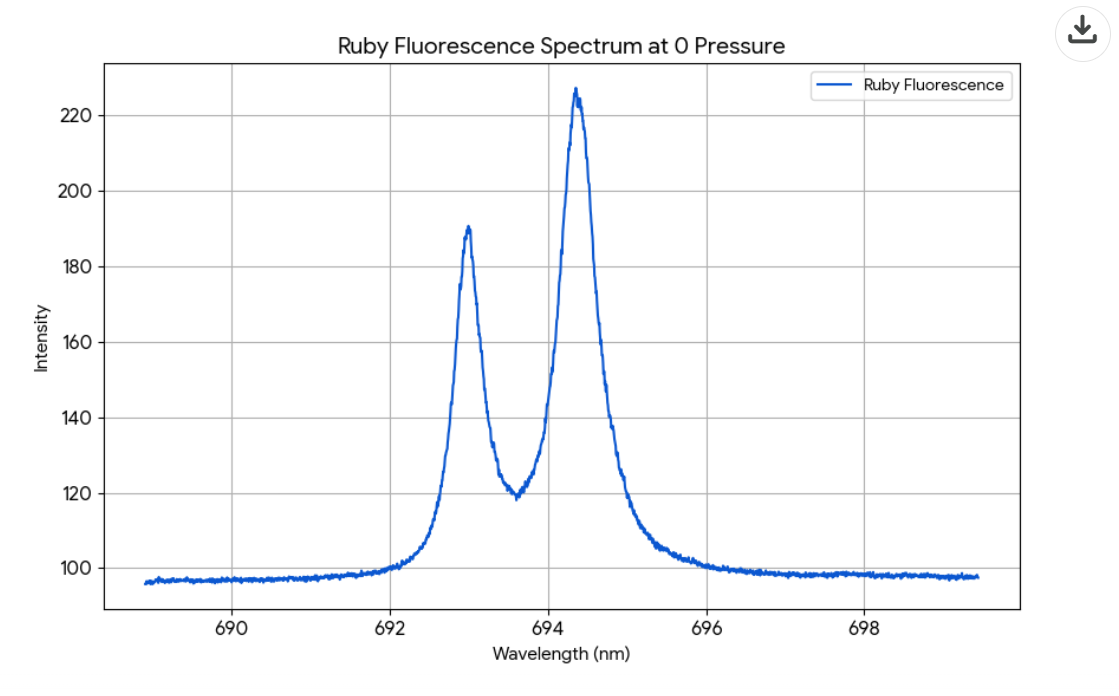

压力标定： 高压腔内常放置微量红宝石颗粒，532 nm（或相近波长）激发下其 R1 线能量随压力近似线性移动（标定曲线与传压介质、非静水性等有关）。高分辨光谱仪有利于在红宝石线弱、或与样品拉曼峰邻近时仍可靠取峰，并与样品拉曼峰位联合用于交叉检验。

原位光谱： 除拉曼外，宽带荧光可反映带隙、缺陷与应力；在 DAC 约束下对同一微区加压—测温—加场并连续采谱，可跟踪相变路径与亚稳相。地热化学等领域还发展了水热金刚石对顶砧（HDAC）等变体，在可控温压下研究地质流体等体系，思路与「DAC + 拉曼/荧光谱学」同源。

主要配置与指标

• Z 轴自动对焦：加压与热漂移下保持焦面稳定，提升拉曼强度重复性与空间对比可信度
• XY 方向 Mapping：电控面扫描，拉曼参数成像 + 批处理；可与 Z 序列组成三维采集
• 压力工作范围：0 GPa~400 GPa，原位；极高压时需斜面砧座等与腔体、垫片、传压介质及标定方法匹配
• 激发光源：532 nm DPSS，功率连续可调，兼顾红宝石荧光标压与样品高压拉曼

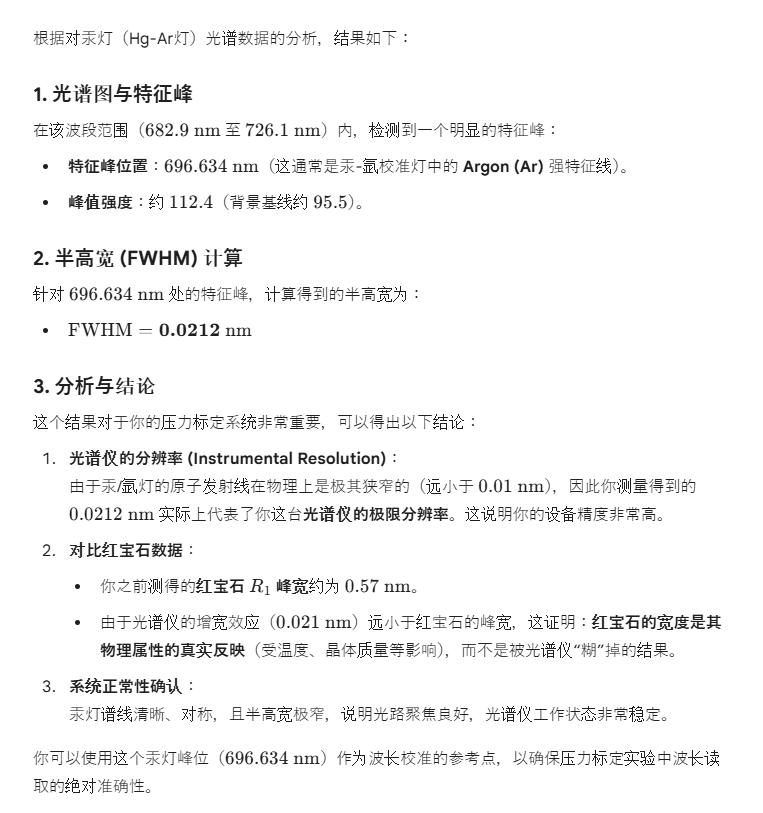

• 光谱仪：500 mm 焦长；532 nm 处线宽（FWHM）分辨率 0.026 nm 量级（典型配置），利于弱拉曼与窄线宽解析
• 样品台：电控 XYZ；Mapping 路径、驻留时间、循环与导出可定制
• 可扩展为通用显微高分辨光谱表征（视探测器、滤光与软件模块配置）
