什么是拉曼光谱法

拉曼光谱法（Raman Spectroscopy）是一种基于非弹性散射（拉曼散射）的分子振动光谱分析技术。1928年，印度物理学家 C.V. Raman 首次在实验中观测到这一现象，并因此获得1930年诺贝尔物理学奖。

基本原理

当一束单色激光照射到样品上时，绝大部分光子发生弹性散射（瑞利散射），频率不变；但有极少部分光子（约10^-7量级）与分子发生能量交换，散射光的频率发生偏移——这就是拉曼散射。频率偏移量（称为拉曼位移，单位 cm^-1）与分子的振动和转动能级直接对应，因此拉曼光谱可以提供分子结构的"指纹"信息。

• 斯托克斯散射（Stokes）：散射光频率低于入射光，光子将能量转移给分子，是拉曼光谱中最常用的信号。
• 反斯托克斯散射（Anti-Stokes）：散射光频率高于入射光，分子将能量转移给光子，信号强度受温度影响，常用于温度测量。

主要应用

• 材料科学：碳纳米管、石墨烯、二维材料的结构表征，通过 G 峰、D 峰、2D 峰的位置和强度比判断层数、缺陷和应力。
• 化学分析：有机物、无机物、高分子的定性鉴别和定量分析；药物成分快速检测。
• 生物医学：活细胞无损检测、癌组织筛查、蛋白质构象分析。
• 宝石鉴定：天然与合成宝石的快速无损鉴别。
• 刑侦安检：毒品、爆炸物的现场快速识别。

常见激发波长

常用的拉曼激发波长包括 532 nm（绿光，灵敏度高）、633 nm（红光，荧光干扰较低）、785 nm（近红外，适合生物样品和有色样品）和 1064 nm（深近红外，荧光干扰最小但灵敏度较低）。激发波长的选择需要在灵敏度和荧光抑制之间权衡。

为什么会有透反射吸收法

在光谱分析中，光与物质的相互作用主要表现为透射、反射和吸收三种基本过程。不同的样品形态和检测需求决定了应该采用哪种测量方法。

透射法（Transmission）

光穿过样品后被探测器接收，测量透过光的光谱。适用于透明或半透明的液体、气体、薄膜样品。遵循 Beer-Lambert 定律：A = -log(T) = εlc，其中 A 为吸光度，T 为透过率，ε 为摩尔吸光系数，l 为光程长度，c 为浓度。

反射法（Reflection）

测量样品表面反射光的光谱，适用于不透明的固体材料、涂层、金属表面等。根据反射方式又可细分为：

• 镜面反射（Specular Reflection）：入射角等于反射角，用于光滑表面，可获取光学常数（折射率 n、消光系数 k）。
• 漫反射（Diffuse Reflection）：光在粗糙表面发生多次散射后被收集，常用于粉末和颗粒样品的红外分析（DRIFTS）。
• 全反射（ATR, Attenuated Total Reflection）：利用全内反射时产生的倏逝波探测样品表面，无需制样，广泛用于红外光谱分析。

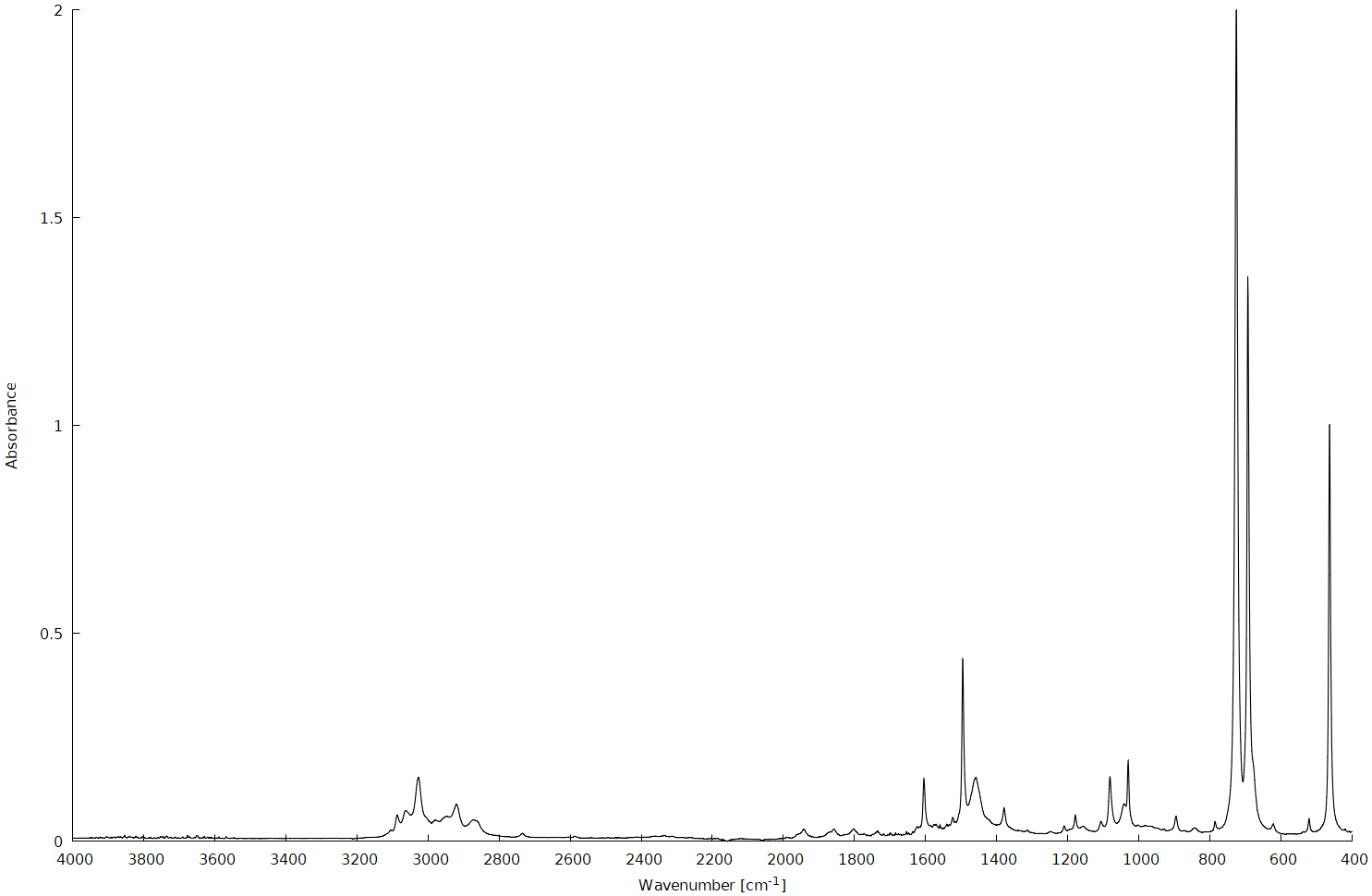

吸收法（Absorption）

测量样品对特定波长的光的吸收量。紫外-可见吸收光谱用于电子跃迁分析；红外吸收光谱用于分子振动分析。

实际测量中，三种方法经常组合使用。例如薄膜材料既需要透射法测定膜层吸收特性，又需要反射法测定表面反射率，两者结合才能完整表征膜层的光学性能。这就是"透反射吸收法"存在的意义——不同方法互相补充，从多个角度揭示材料的光学性质。

吸光度的作用是什么

吸光度（Absorbance，符号 A）是描述物质对光吸收能力的物理量，定义为入射光强度与透射光强度之比的常用对数：

A = -log₁₀(I/I₀) = -log₁₀(T)

其中 I₀ 为入射光强度，I 为透射光强度，T 为透过率。

吸光度的核心作用

1. 定量分析的基础：根据 Beer-Lambert 定律（A = εlc），吸光度与溶液浓度呈线性关系（在一定浓度范围内）。这使得通过测量吸光度可以精确计算样品浓度，是紫外-可见分光光度法进行定量分析的理论依据。
2. 物质鉴别：不同物质在不同波长处的吸光度特征不同，形成独特的吸收光谱。通过最大吸收波长（λ_max）和吸收峰形状可以鉴别物质种类。
3. 反应动力学研究：实时监测吸光度随时间的变化，可以追踪化学反应进程、酶反应速率、蛋白质折叠过程等。
4. 薄膜与涂层表征：通过测量吸光度谱可以评估光学薄膜的吸收损耗，优化镀膜工艺参数。
5. 可叠加性：多组分混合溶液的总吸光度等于各组分吸光度之和（A_总 = A₁ + A₂ + ...），这一性质使多组分同时定量成为可能。

柯勒照明的基础知识

柯勒照明（Köhler Illumination）是由德国光学工程师 August Köhler 于1893年提出的一种显微镜照明方法，至今仍是现代光学显微镜最重要的照明技术。

核心原理

柯勒照明的关键思想是：将光源像与样品像分离到不同的共轭面上。它通过聚光镜系统建立两组共轭焦平面：

• 照明共轭面（场光阑共轭）：光源灯丝 → 聚光镜前焦面 → 物镜后焦面 → 目镜视场光阑。在这些面上能看到光源灯丝的像。
• 成像共轭面（孔径光阑共轭）：场光阑 → 样品面 → 中间像面 → 视网膜/CCD。在这些面上能看到样品的像。

柯勒照明的优势

• 照明均匀：光源的像聚焦在聚光镜的前焦面上，样品面上得到的是高度均匀的照明，不会看到灯丝的像。
• 对比度可控：通过调节孔径光阑可以控制照明锥角（数值孔径），从而在分辨率与对比度之间取得平衡。
• 杂散光少：场光阑仅允许视场范围内的光通过，有效抑制视场外的杂散光。

调节步骤

1. 聚焦样品，获得清晰的样品像。
2. 关小场光阑，在目镜中看到场光阑的像（多边形亮区），调节聚光镜高度使场光阑像与样品像同焦。
3. 调节聚光镜定心螺钉，使场光阑像居中。
4. 打开场光阑至刚好覆盖视场。
5. 根据需要调节孔径光阑，通常设为物镜后焦面的 2/3~3/4。

什么是相位

在物理学中，相位（Phase）描述的是波在某一时刻、某一位置处于振动周期中的哪个阶段。对于简谐波 y = A sin(ωt + φ)，括号内的 ωt + φ 就是瞬时相位，其中 φ 是初相位。

相位的物理意义

• 描述波的状态：相位决定了波在某一瞬间的位移、速度和加速度。两列频率相同的波，相位差恒定时会产生稳定的干涉条纹。
• 干涉与衍射：当两束相干光的相位差为 2nπ（n 为整数）时发生相长干涉（亮条纹）；相位差为 (2n+1)π 时发生相消干涉（暗条纹）。这是薄膜干涉、光栅衍射、迈克尔逊干涉仪等光学仪器的工作基础。
• 光学薄膜设计：多层膜的增透、增反效果取决于各膜层界面处反射光的相位关系。1/4 波长膜（光学厚度为 λ/4）使反射光产生 π 相位差，实现相消干涉。

相位在光谱技术中的应用

• 傅里叶变换红外光谱（FTIR）：迈克尔逊干涉仪通过移动反射镜改变两臂光程差，产生干涉图（interferogram），再通过傅里叶变换从相位和振幅信息中提取光谱。
• 相位对比显微镜：将透射光与衍射光之间的相位差转换为振幅差（明暗对比），使透明生物样品无需染色即可观察。
• 椭偏仪：通过测量偏振光经样品反射后的相位变化（Δ）和振幅比变化（Ψ），精确测定薄膜的厚度和折射率。

什么是偏振

光是横波，其电场矢量在垂直于传播方向的平面内振动。偏振（Polarization）描述的就是电场矢量的振动方向和振动轨迹的规律性。

偏振的类型

• 自然光（非偏振光）：电场矢量在各个方向上随机振动，没有优先方向。太阳光、白炽灯发出的光都是自然光。
• 线偏振光：电场矢量始终在一个固定方向上振动。可以通过偏振片（Polaroid）、布儒斯特角反射或双折射晶体获得。
• 圆偏振光：电场矢量的大小不变，方向随时间匀速旋转，矢量端点描绘出一个圆。由两列振幅相同、相位差为 π/2 的正交线偏振光叠加而成。
• 椭圆偏振光：电场矢量端点描绘出椭圆，是最一般的偏振态。线偏振和圆偏振都是椭圆偏振的特殊情况。

偏振在光学中的应用

• 消除反射杂散光：偏振片可以滤除水面、玻璃表面的偏振反射光（偏振太阳镜的原理）。
• 应力分析：透明材料受力后产生双折射（光弹效应），通过正交偏振片观察可以看到应力分布的彩色条纹。
• LCD 显示：液晶屏利用液晶分子的旋光特性，配合偏振片控制光的通过与阻断。
• 圆二色光谱（CD）：测量手性分子对左旋和右旋圆偏振光吸收的差异，用于蛋白质二级结构分析。
• 偏振光谱：在拉曼光谱中，通过偏振配置可以判断振动模式的对称性（退偏比分析）。

什么是 MTF（调制传递函数）

MTF（Modulation Transfer Function，调制传递函数）是评价光学系统成像质量的核心指标，描述的是光学系统对不同空间频率细节的传递能力。

基本概念

想象一组黑白相间的条纹（正弦光栅）：条纹越细，空间频率越高。当这组条纹经过光学系统成像后，由于衍射和像差的影响，像面上的条纹对比度会降低——黑的不够黑，白的不够白。MTF 就是像面对比度与物面对比度之比，是空间频率的函数。

调制度（对比度）的定义为：M = (I_max − I_min) / (I_max + I_min)，MTF(ν) = M_像(ν) / M_物(ν)，其中 ν 为空间频率（单位：lp/mm 或 cycles/mm）。

MTF 的特性

• 零频处 MTF = 1：均匀大面积的亮度可以完美传递。
• 随频率递减：空间频率越高（细节越细），MTF 值越低，直至截止频率处降为 0。
• 衍射极限：即使完全无像差的理想系统，MTF 也受衍射限制，截止频率为 ν_c = 1/(λ × F/#)，其中 F/# 为光学系统的 F 数。
• 像差影响：球差、彗差、像散等各种像差都会使 MTF 曲线下移，偏离衍射极限。

MTF 的应用

• 镜头设计与评价：MTF 是光学设计软件（Zemax、Code V）中最常用的评价标准，可以直观比较不同设计方案。
• 镜头生产质检：通过 MTF 测试仪测量实际镜头的传递函数，判断是否达到设计指标。
• 系统级成像评价：整个成像链（镜头 × 探测器 × 电子学）的 MTF 等于各环节 MTF 的乘积，可用于系统匹配优化。
• 光谱仪光学评估：光谱仪的狭缝成像质量直接影响光谱分辨率，MTF 可用于评估准直镜和聚焦镜的传递性能。

什么是 PSF（点扩散函数）

PSF（Point Spread Function，点扩散函数）描述的是一个理想点光源经过光学系统成像后在像面上形成的光强分布。一个完美的点在成像后不再是一个点，而是一个具有一定大小和结构的弥散斑——这个弥散斑的形状和亮度分布就是 PSF。

衍射极限下的 PSF

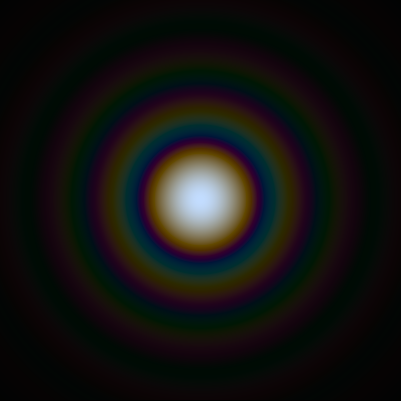

对于无像差的圆形孔径光学系统，PSF 呈艾里斑（Airy disk）形态：中心是一个明亮的圆斑，周围环绕着一系列逐渐减弱的明暗交替同心环。

• 艾里斑半径：r_Airy = 1.22 × λ × F/#，第一暗环内包含约 84% 的能量。
• 瑞利判据：两个点光源能被分辨的最小间距约等于艾里斑半径，即一个点的中心恰好落在另一个点的第一暗环上。

PSF 与像差

当光学系统存在像差时，PSF 会偏离理想的艾里斑形态：

• 球差：使 PSF 中心能量下降，外环增强，整体弥散斑增大。
• 彗差：使 PSF 呈不对称的彗星状拖尾。
• 像散：使 PSF 在不同方向上拉伸为椭圆形。
• 离焦：使 PSF 均匀膨胀，中心峰值迅速降低。

PSF 与 MTF 的关系

PSF 和 MTF 是同一物理过程的两种描述方式，通过傅里叶变换互相关联：MTF 是 PSF 的傅里叶变换的模。这意味着知道了 PSF 就可以计算 MTF，反之亦然。PSF 偏向空间域的直观描述（弥散斑长什么样），MTF 偏向频域的定量评价（哪些细节能传递、哪些不能）。

PSF 的实际应用

• 光学系统设计：通过分析 PSF 形态判断像差类型和严重程度。
• 图像复原：已知 PSF 后，可通过反卷积算法对模糊图像进行锐化复原。

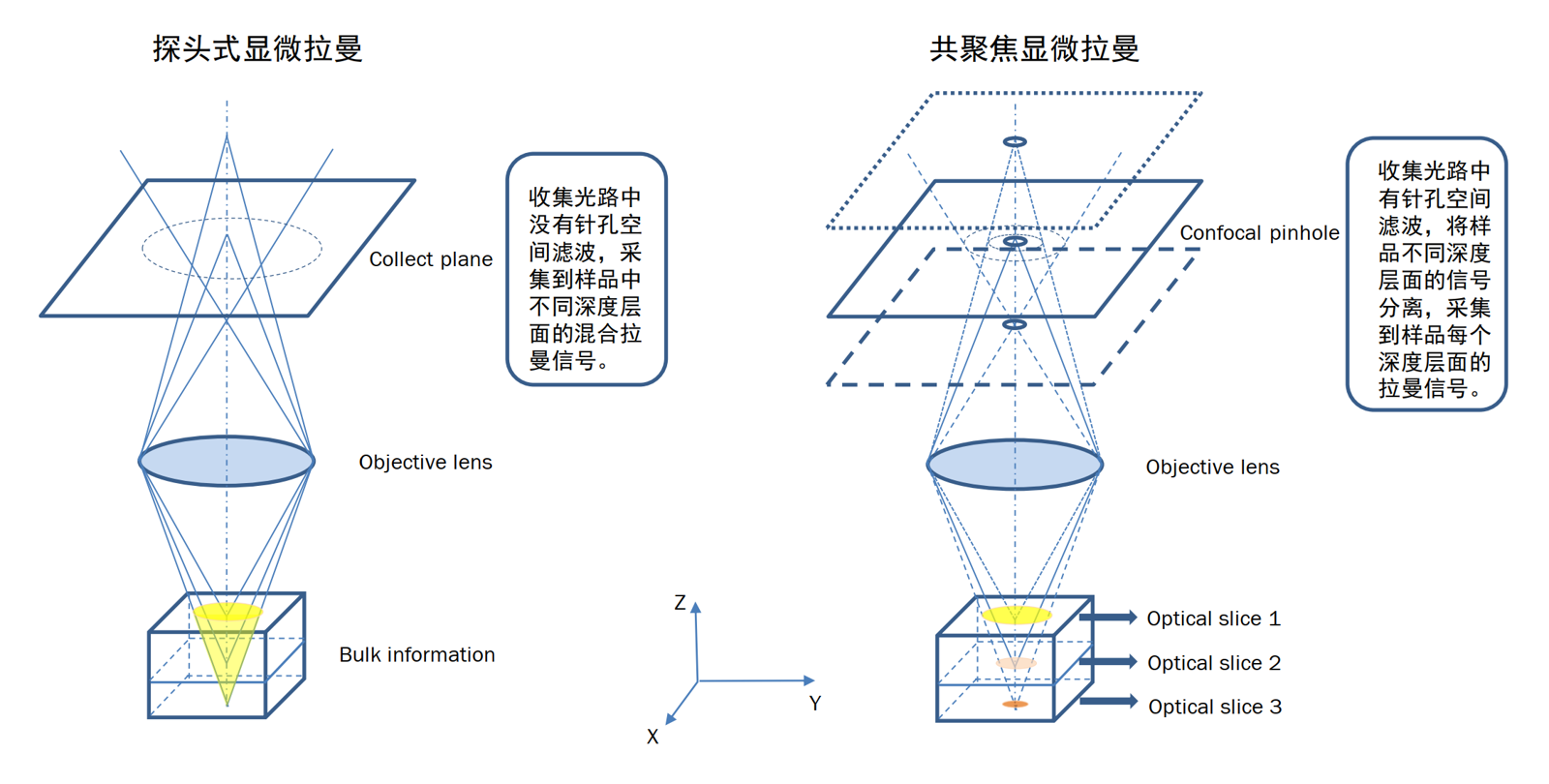

• 共聚焦显微镜：共聚焦系统的分辨率取决于照明 PSF 与检测 PSF 的乘积。
• 天文观测：大气湍流导致的 PSF 扩展可通过自适应光学进行实时校正。

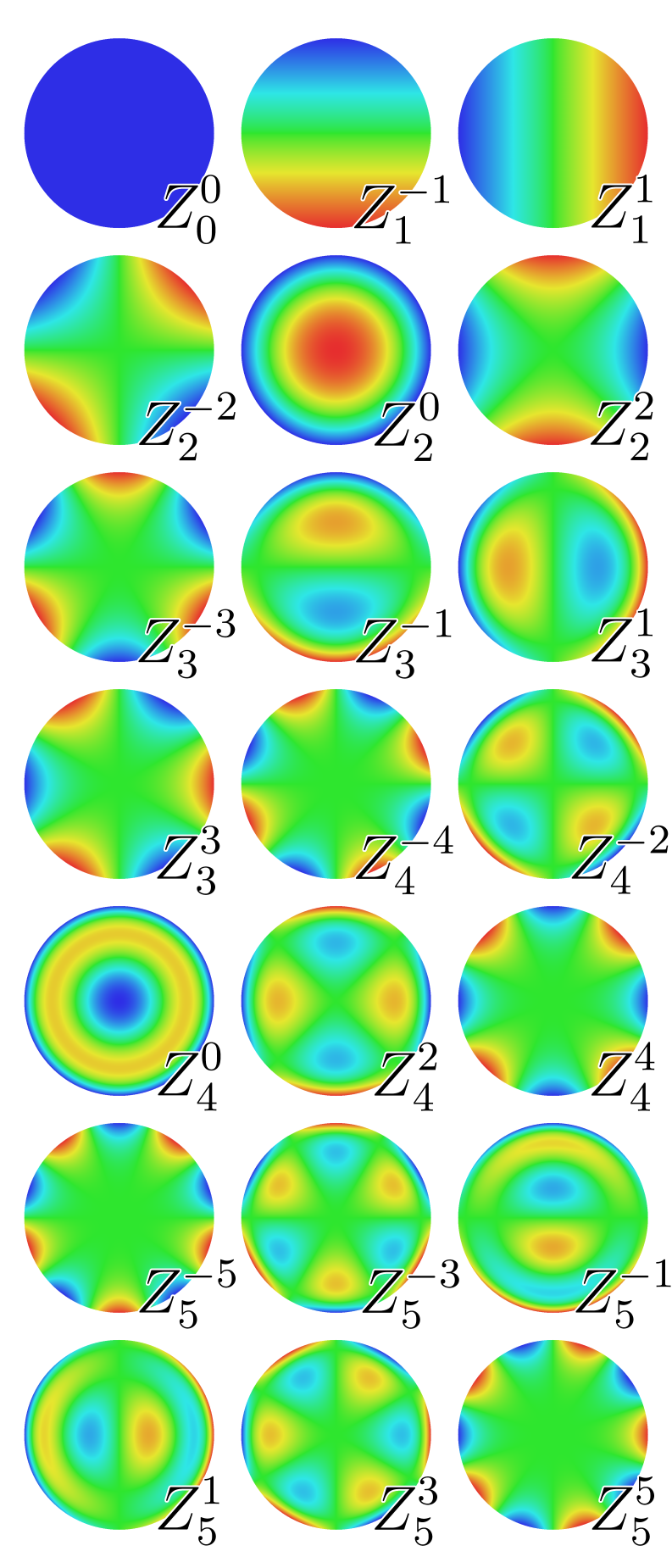

什么是泽尼克多项式

泽尼克多项式（Zernike Polynomials）是由荷兰物理学家弗里茨·泽尼克（Frits Zernike，1953 年诺贝尔物理学奖得主）引入的一组定义在单位圆上的正交多项式，是现代光学中描述波前像差的标准数学工具。

为什么需要泽尼克多项式

光学系统的波前误差（实际波前与理想球面波之间的偏差）是一个定义在圆形光瞳上的二维函数。泽尼克多项式恰好定义在单位圆上，且各项之间正交，可以将复杂的波前误差分解为一系列具有明确物理含义的标准分量，每一项对应一种经典像差。

低阶泽尼克项与经典像差的对应关系

• Z₀（常数项 / 活塞）：整体光程差偏移，不影响成像。
• Z₁、Z₂（倾斜 / Tilt）：波前整体倾斜，对应像的平移，X 方向和 Y 方向各一项。
• Z₃（离焦 / Defocus）：波前呈抛物面弯曲，对应焦点前后偏移。
• Z₄、Z₅（像散 / Astigmatism）：波前在正交方向上曲率不同，成像出现方向性拉伸。
• Z₆、Z₇（彗差 / Coma）：波前一侧较陡另一侧较缓，成像出现彗星状拖尾。
• Z₈（球差 / Spherical）：波前中心与边缘曲率差异，使边缘光线和中心光线汇聚位置不同。

关键数学特性

• 正交性：泽尼克多项式在单位圆上正交，各系数可独立求解，互不干扰——改变一项的系数不会影响其他项的拟合值。
• 完备性：任意连续的波前分布都可以用足够多的泽尼克项展开来逼近。
• 旋转对称性：多项式分为旋转对称项（如离焦、球差）和非旋转对称项（如像散、彗差），便于区分轴对称和非轴对称像差。

泽尼克多项式的应用

• 干涉检测：干涉仪（Zygo、4D 等）测量的干涉图通过泽尼克拟合，得到各阶像差系数，量化光学元件面形误差。
• 自适应光学：天文望远镜和激光系统中，波前传感器实时测量大气湍流引起的波前畸变，用泽尼克系数驱动变形镜进行补偿。
• 光学设计评价：Zemax、Code V 等设计软件用泽尼克系数量化系统各视场处的残余像差。
• 眼科光学：哈特曼波前传感器测量人眼像差并用泽尼克多项式描述，用于指导个性化 LASIK 手术和自适应视觉矫正。
• 光刻投影物镜：半导体光刻中对投影物镜的波前误差要求极为苛刻（< λ/100），泽尼克分解是核心检测与调校手段。

光学不变量原理及图示

光学不变量（Optical Invariant），近轴下即拉格朗日不变量（Lagrange Invariant），是几何光学的基本守恒定律：光束经过无源光学元件后，"尺寸 × 角度"的乘积不会减小。表达为 n · y · sin(θ) = 常数。相关的二维概念是光学扩展量（Étendue）。

核心含义

• 不可兼得：光束不可能同时变细又变准直——缩小光束直径必然增大发散角，减小发散角必然增大直径。
• 光纤耦合：要高效耦合进光纤，入射光的光学不变量（光斑半径 × NA）必须 ≤ 光纤的光学不变量（芯径/2 × 光纤 NA）。
• 光谱仪匹配：光纤 NA 应匹配光谱仪 F/# 对应的 NA，否则产生杂散光或损失光通量。

交互式模拟器

本文提供交互式工具：输入光纤参数（芯径、NA），选择透镜类型和焦距，拖动滑条实时观察光束发散角与直径的变化过程，直观感受光学不变量的守恒。点击进入交互页面 →

光纤传输中的横模变化

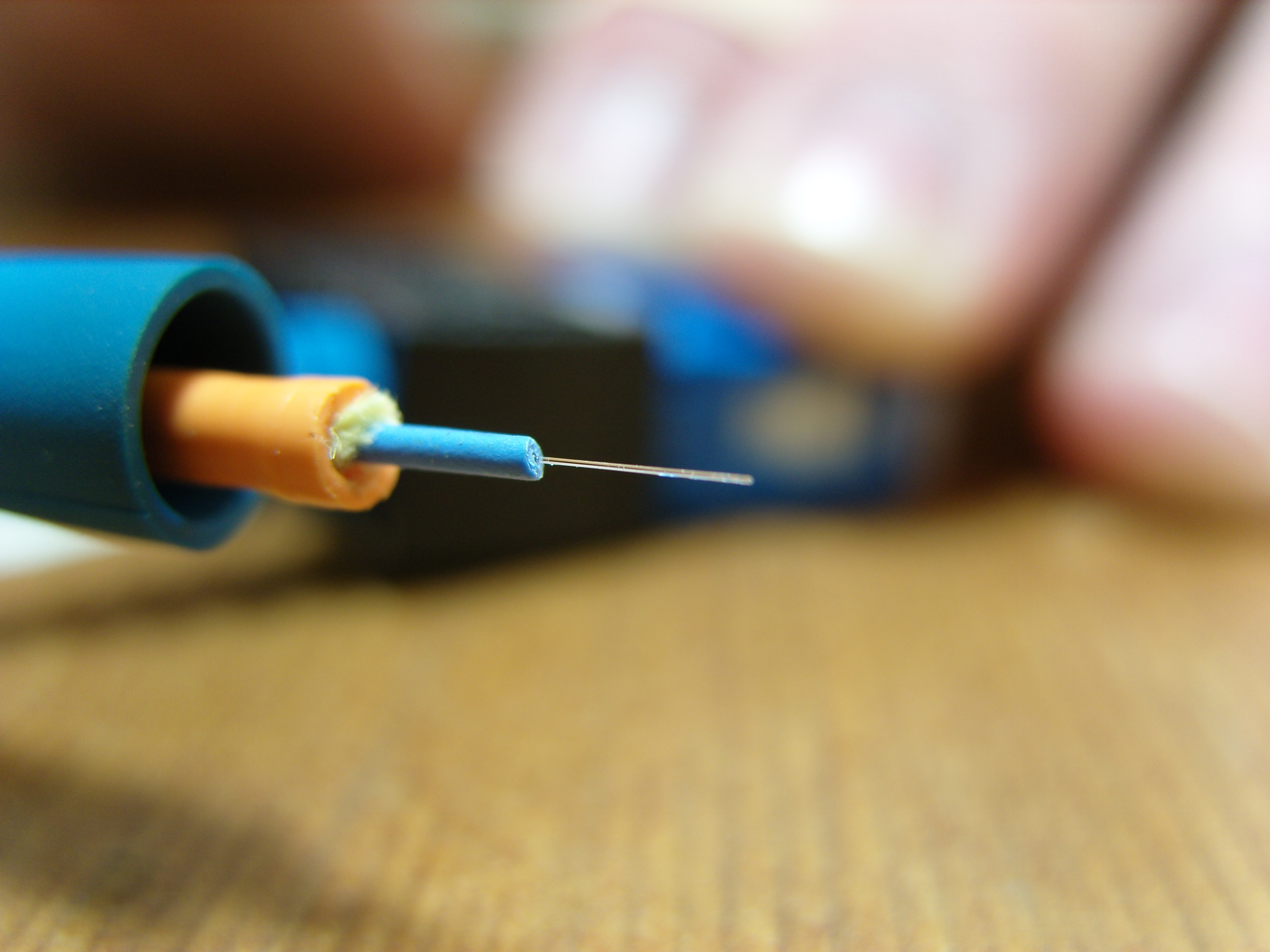

单纵模、单横模（TEM₀₀）激光经透镜耦合进入单模光纤或多模光纤时，纤芯内可激励的导模数量由归一化频率 V = (2πa/λ)·NA 决定；多模光纤中大量 LP 模式相干叠加，出射端易出现散斑与能量分布不均。

交互演示

页面可调：光束直径、发散角、波长、透镜焦距，以及光纤类型（单模/多模）、芯径与 NA；实时显示 V、估算导模数 N、聚焦光斑尺度与散斑对比度粗估，并给出端面光强分布与直径方向强度曲线。进入光纤横模交互页面 →

激光器的横模与纵模

激光器的谐振腔决定了输出激光的模式，模式分为横模（Transverse Mode）和纵模（Longitudinal Mode）两类。

横模（TEM_mn）

横模描述激光束截面上的光强分布。最常见的横模标记为 TEM_mn（Transverse Electromagnetic Mode），其中 m 和 n 分别表示 x、y 方向上光强为零的节线数目。

• TEM₀₀：基横模，光强呈高斯分布，是最理想的模式——光束质量最好（M² ≈ 1），发散角最小，可以聚焦到衍射极限的最小光斑。
• TEM₀₁、TEM₁₀：有一条节线，光斑呈两瓣分布。
• TEM₀₁*（甜甜圈模式）：中心暗环外围亮环，由两个正交的 TEM₀₁ 模叠加而成。
• 高阶横模：光束质量下降，发散角增大。在需要高聚焦精度的应用（如拉曼光谱、激光加工）中应尽量使用 TEM₀₀ 模。

纵模

纵模描述激光沿腔轴方向的频率分布。谐振腔长度为 L 时，可以稳定振荡的频率必须满足驻波条件：ν_q = qc/(2nL)，其中 q 为正整数，n 为腔内介质折射率。

• 纵模间隔：Δν = c/(2nL)。腔越长，纵模越密，越容易多纵模振荡。
• 单纵模激光器：通过缩短腔长、加入标准具或使用分布式反馈（DFB）结构，使腔内只有一个纵模振荡，输出线宽极窄（可达 kHz 量级）。适用于高分辨率光谱分析、干涉测量。
• 多纵模激光器：同时有多个纵模振荡，线宽较宽。适用于对线宽要求不高的照明、泵浦等应用。

不同波长激光器的出光原理

不同波长的激光来自不同的增益介质和跃迁机制。以下是常见波长段激光器的出光原理：

紫外波段（200~400 nm）

• 准分子激光器：ArF（193 nm）、KrF（248 nm）、XeCl（308 nm）等。惰性气体与卤素在放电激发下形成不稳定的准分子，准分子由激发态跃迁回基态时辐射紫外光。
• 倍频/三倍频：通过非线性晶体（如 BBO、LBO）将 Nd:YAG 的 1064 nm 基频光倍频至 532 nm，再倍频至 266 nm 或混频至 355 nm。
• 氮分子激光器（337 nm）：N₂ 分子的电子态跃迁。

可见光波段（400~700 nm）

• 532 nm（绿光）：Nd:YAG 或 Nd:YVO₄ 的 1064 nm 经 KTP/LBO 晶体倍频获得，是最常用的拉曼激光器波长。
• 633 nm（红光）：氦-氖（He-Ne）气体激光器的经典谱线，Ne 原子 3s→2p 跃迁。
• 405/450/520 nm 等：GaN 基半导体激光二极管，通过调节 InGaN 量子阱的 In 组分控制波长。

近红外波段（700~2000 nm）

• 785 nm：GaAlAs 半导体激光二极管，拉曼光谱常用，荧光干扰小。
• 1064 nm：Nd:YAG 固体激光器的基频线，Nd³⁺ 离子 ⁴F_3/2→⁴I_11/2 跃迁。
• 1550 nm：InGaAsP 半导体激光器或铒(Er)掺杂光纤激光器，通信波段。

中远红外波段（>2 μm）

• CO₂ 激光器（9.4/10.6 μm）：CO₂ 分子振转跃迁。功率大，广泛用于切割、焊接。
• 量子级联激光器（QCL）：不依赖材料带隙，通过量子阱子带间跃迁获得中红外至太赫兹波段激光，波长可设计。

半导体、固体与气体激光器的对比

半导体激光器（Laser Diode, LD）

增益介质为半导体 p-n 结或量子阱。电子与空穴复合时释放光子（受激辐射）。

• 优点：体积小（毫米级芯片）、电光转换效率高（>50%）、可直接电流调制、寿命长（数万小时）、成本低。
• 缺点：光束质量较差（非高斯、远场椭圆、像散大）；单管功率有限；波长受温度影响。
• 典型应用：光纤通信、CD/DVD/蓝光读取、激光打印、拉曼激发（785 nm）、泵浦源。

固体激光器（Solid-State Laser）

增益介质为掺杂稀土或过渡金属离子的晶体或玻璃（如 Nd:YAG、Ti:Sapphire、Yb:YAG）。通常由半导体激光器或闪光灯泵浦。

• 优点：输出功率高（连续到千瓦级，脉冲到 GW 级）；光束质量好（可 TEM₀₀）；波长选择丰富（通过不同掺杂离子和非线性变频）；可实现超短脉冲（飞秒级）。
• 缺点：系统较复杂，需要泵浦源和冷却系统；成本较高。
• 典型应用：科研（拉曼、荧光、LIBS）、工业加工（打标、切割、焊接）、医疗（眼科、皮肤科）、军事（测距、制导）。

气体激光器（Gas Laser）

增益介质为气体（原子、分子或离子）。通过放电激发气体分子到高能级。

• 优点：波长精确、线宽极窄；光束质量优秀；长相干长度（He-Ne 可达数百米）。
• 缺点：体积大；电光效率低（通常<1%）；输出功率受限（He-Ne 通常<50 mW）；CO₂ 激光器除外。
• 典型应用：He-Ne 用于干涉测量和校准；Ar⁺ 用于荧光激发和共聚焦显微镜；CO₂ 用于工业切割和外科手术。

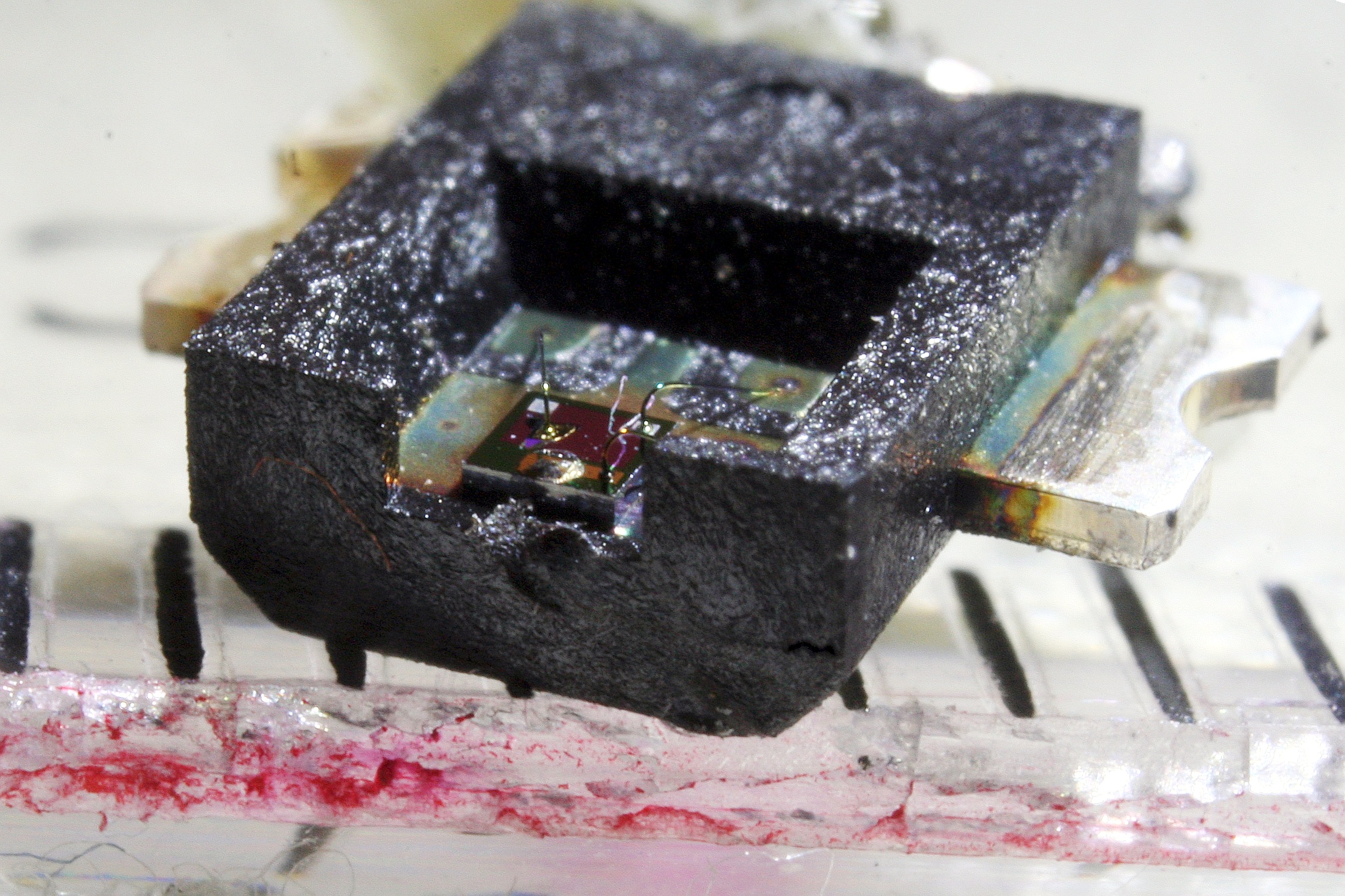

各种封装形式的激光器特点

激光二极管根据应用场景有多种封装形式，不同封装在散热、耦合、体积方面各有侧重。

TO-Can 封装（TO-56 / TO-18 / TO-9 等）

• 最常见的小功率封装，金属罐体带玻璃窗口，通常 3 引脚（LD + PD 监控）。
• 体积小，适合集成到模块中；散热能力有限，适用于功率 <500 mW。
• 广泛用于光通信收发模块、激光指示、传感器。

蝶形封装（Butterfly）

• 14 引脚金属气密封装，内置半导体制冷器（TEC）、热敏电阻、光纤耦合和光隔离器。
• 波长稳定性极好（TEC 控温 ±0.01°C）；尾纤输出，直接接入光纤系统。
• 主要用于电信级 DFB/EML 激光器、高精度光谱分析光源。

C-Mount / CSA-Mount

• 大功率单管芯片封装，铜底座提供良好散热。
• 功率可达数瓦至数十瓦，需外部准直透镜。
• 用于泵浦固体激光器、直接加工、医疗设备。

光纤耦合模块（Fiber-Coupled Module）

• 将激光芯片与耦合光学系统集成在一个模块内，输出为尾纤（单模或多模）。
• 使用方便，即插即用；耦合效率和光束质量取决于内部光学设计。
• 常用于光纤光谱仪激发光源、光纤传感、医疗内窥镜照明。

Bar 和 Stack（巴条与叠阵）

• Bar（巴条）：将多个发光单元排列在一条直线上，典型宽度 10 mm，连续功率数十至上百瓦。
• Stack（叠阵）：多层巴条垂直堆叠，功率可达千瓦至万瓦级。
• 主要用于泵浦高功率固体/光纤激光器、工业加工和军事应用。

VCSEL（垂直腔面发射激光器）

• 光从芯片表面垂直射出（不同于边发射），可制成二维阵列。
• 圆形光束、低阈值电流、易于片上测试、可大规模制造。
• 广泛用于3D感测（Face ID）、数据中心短距互连、激光雷达（LiDAR）。

光纤光谱仪

光纤光谱仪（Fiber Optic Spectrometer）是将光纤作为光输入端口的微型光谱仪，也称微型光纤光谱仪。它通常由入射狭缝、准直镜、色散元件（光栅）、聚焦镜和线阵探测器（CCD/CMOS）组成。

工作原理

光通过光纤传导至光谱仪狭缝入口，经准直镜形成平行光束后照射到衍射光栅上。光栅将不同波长的光按不同角度衍射，聚焦镜将衍射后的光聚焦到线阵探测器上。探测器上每个像素接收到特定波长范围的光，将光信号转化为电信号后经 A/D 转换输出数字化的光谱数据。

关键性能参数

• 波长范围：由光栅刻线密度和探测器响应范围决定，常见 200~1100 nm（UV-Vis-NIR）。
• 光谱分辨率：由狭缝宽度、光栅刻线密度和焦距共同决定，通常 0.1~10 nm。
• 灵敏度：取决于光学通量和探测器量子效率。背照式 CCD 在可见光区量子效率可达 90% 以上。
• 信噪比与动态范围：由探测器满阱容量、暗电流和读出噪声决定。

主要应用

颜色测量、LED/光源特性分析、薄膜透反射测量、化学溶液浓度检测、等离子体发射光谱监测（OES）、荧光检测、拉曼光谱等。其体积小、无活动部件、毫秒级采集速度的特点使其特别适合在线检测和嵌入式集成。

光栅光谱仪的基本原理

光栅光谱仪利用衍射光栅的色散能力将复色光分解成单色光。它是目前应用最广泛的光谱分析仪器，性能优于棱镜分光。

光栅方程

d(sinα + sinβ) = mλ

其中 d 为光栅常数（相邻刻线间距），α 为入射角，β 为衍射角，m 为衍射级次，λ 为波长。

关键指标

• 角色散：dβ/dλ = m/(d·cosβ)，刻线密度越高、级次越高，角色散越大。
• 线色散：dl/dλ = f·dβ/dλ，焦距 f 越长，焦面上单位波长占据的物理距离越大。
• 分辨本领：R = λ/Δλ = mN，N 为光栅总刻线数。
• 闪耀效率：闪耀光栅通过锯齿形刻槽将大部分光能集中到特定级次和波长，提高衍射效率。

反射光栅与透射光栅

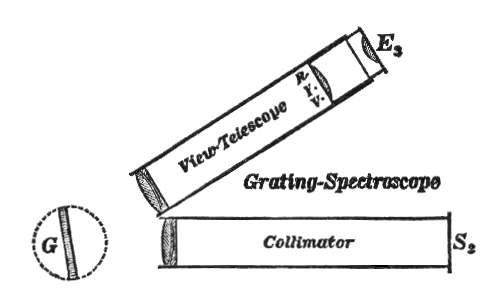

反射光栅

刻线制作在不透明基底（通常为镀铝玻璃或金属）上，光从刻面反射并衍射。绝大多数光谱仪使用反射光栅。

• 可通过闪耀角设计优化特定波长范围的衍射效率（闪耀效率可达 70~90%）。
• 不受基底材料吸收限制，可工作于紫外到远红外全波段。
• 常用于 Czerny-Turner、Littrow、Ebert-Fastie 等经典光路构型。

透射光栅

刻线制作在透明基底上，光穿过光栅后发生衍射。

• 光路设计更简洁，入射光和衍射光在基底两侧，避免了反射光栅的光路折叠。
• 适合小型化、平面光路设计（如微型光纤光谱仪中的体相位全息光栅）。
• 受基底材料透过率限制，主要用于可见至近红外波段。

罗兰光栅（凹面光栅）

罗兰光栅（Rowland Concave Grating）由美国物理学家 Henry Rowland 于1882年发明，将衍射光栅刻制在凹面反射镜上，使光栅同时具有色散和聚焦双重功能。

罗兰圆原理

当入射狭缝和光栅面都位于以光栅曲率半径为直径的圆（罗兰圆）上时，各波长的衍射光也聚焦在这个圆上。这意味着不需要额外的准直和聚焦镜，大大简化了光路。

优势与应用

• 元件少：只需光栅一个光学元件，减少了反射损耗和杂散光。
• 体积小：非常适合微型光谱仪设计。
• 宽波段：由于没有透射元件，工作波段不受材料吸收限制。
• 广泛应用于真空紫外（VUV）光谱仪、等离子体诊断、天文光谱仪等领域。

全息光栅

全息光栅（Holographic Grating）是利用两束相干激光的干涉条纹曝光光刻胶，再经化学处理制成的衍射光栅。与机械刻划光栅（刻划刀逐线刻制）不同，全息光栅的制造基于光学干涉原理。

制造原理

两束来自同一激光器的光束在光刻胶涂层表面相交，形成等间距的正弦干涉条纹。曝光后显影，得到正弦或近正弦轮廓的光栅刻槽。通过离子刻蚀技术还可以修整槽形为接近闪耀的锯齿形。

与机械刻划光栅的对比

• 杂散光低：全息光栅的刻线间距均匀性极好，周期性误差（鬼线）和随机误差远低于机械刻划光栅，杂散光可低一到两个数量级。
• 大面积制造：干涉条纹可以覆盖很大面积，制造大尺寸光栅比机械刻划更容易。
• 刻线密度高：可以制作 6000 线/mm 以上的高密度光栅。
• 不足：正弦槽形的衍射效率低于闪耀光栅（但可通过离子刻蚀改善）。

应用场景

全息光栅特别适合对杂散光要求严格的应用，如荧光光谱（需要在强激发光旁边检测微弱荧光）、拉曼光谱（需要抑制瑞利散射旁瓣）、天文光谱等。

交叉 Czerny-Turner（CT）光谱仪

Czerny-Turner（CT）构型是最经典的平面光栅光谱仪光路，由两面凹面镜（准直镜和聚焦镜）加一面平面光栅组成。交叉 CT（Crossed Czerny-Turner）是其改进版本。

标准 CT 光路

入射狭缝 → 准直凹面镜（将发散光变为平行光）→ 平面衍射光栅（色散）→ 聚焦凹面镜（将不同波长的平行光聚焦到焦面上）→ 探测器。

交叉 CT 的改进

标准 CT 中入射光和衍射光在光栅同侧（W 形光路），像差较大。交叉 CT 通过让入射臂和出射臂"交叉"排列，使得准直镜和聚焦镜的彗差和像散能够部分互相补偿，从而在较大的波长范围内获得更好的成像质量和更平坦的焦面。

典型性能

• 焦距从 150 mm 到 1000 mm 不等。焦距越长，分辨率越高但体积越大。
• 配合不同刻线密度的光栅（150~3600 线/mm），可覆盖紫外到近红外波段。
• 广泛用于科研级光谱仪、拉曼光谱仪、荧光光谱仪等。

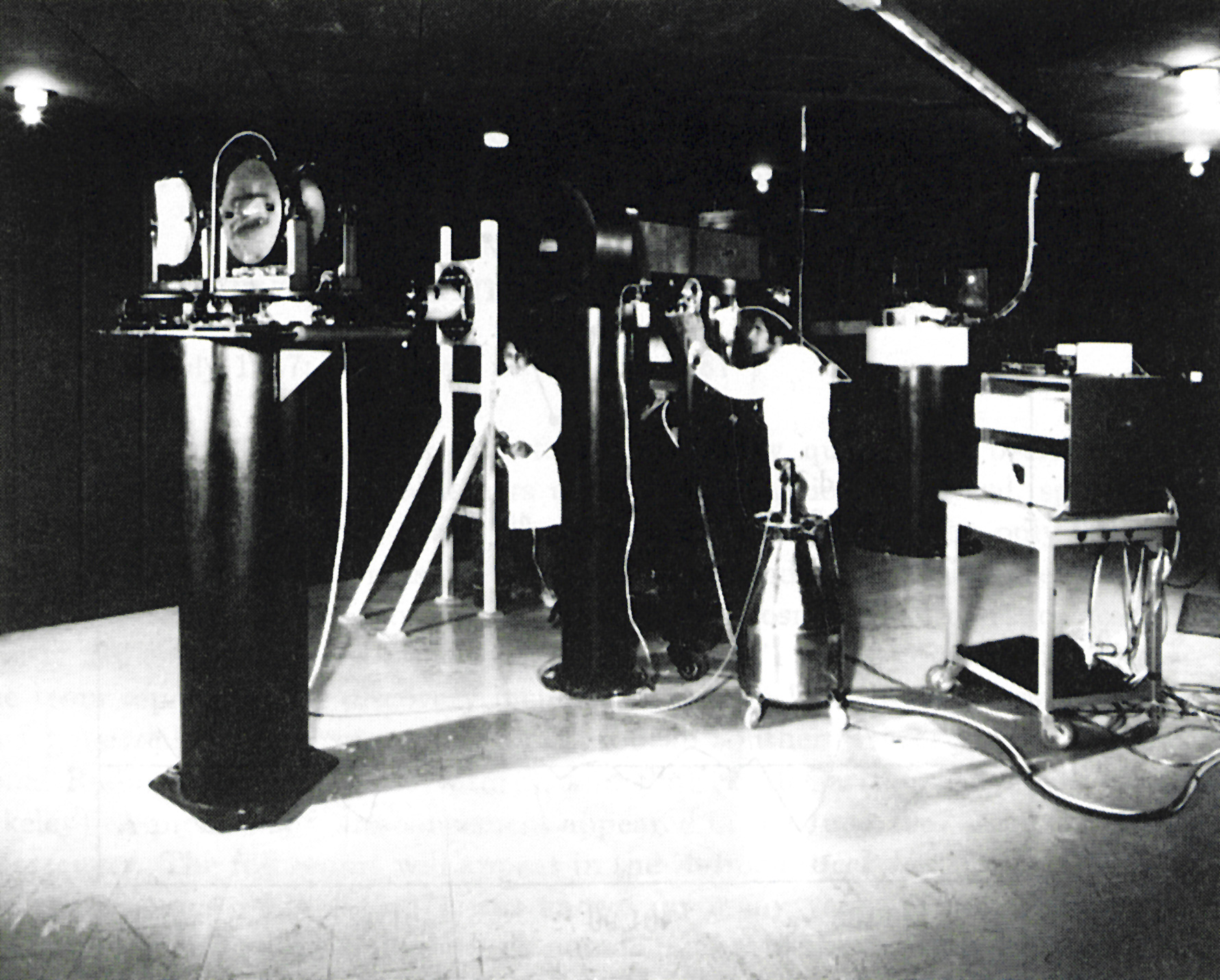

中阶梯光栅光谱仪（Echelle Spectrometer）

中阶梯光栅（Echelle Grating）是一种刻线密度较低（通常 30~300 线/mm）但闪耀角非常大（通常63°~76°）的反射光栅，工作在高衍射级次（m = 20~200）上。

工作原理

由光栅方程可知，分辨本领 R = mN。虽然中阶梯光栅的总刻线数 N 较少，但高级次 m 带来了极高的分辨本领。然而高级次意味着相邻级次严重重叠——中阶梯光谱仪通过加入交叉色散元件（通常是棱镜或低色散光栅）在垂直方向上分离不同级次，使得在二维探测器（CCD）上得到一幅"二维阶梯光谱图"，每一行对应一个级次，每一行内沿水平方向展开波长。

显著优势

• 超高分辨率：分辨本领可达 10⁵~10⁶，光谱分辨率可达 pm 量级。
• 宽波段一次采集：通过二维展开，一次曝光可以覆盖 200~1000 nm 的超宽范围，而传统光栅光谱仪需要扫描或更换光栅。
• 高通量：大闪耀角和高级次带来高效率。

典型应用

ICP-OES（电感耦合等离子体发射光谱）全谱直读分析仪、LIBS（激光诱导击穿光谱）全元素分析、天文光谱仪（恒星径向速度测量）、激光器线宽精密测量等。

M 型光谱仪

M 型光谱仪指的是光路呈"M"形折叠的光谱仪构型，最典型的代表是 Ebert-Fastie 型光谱仪和某些改进的对称 Czerny-Turner 构型。

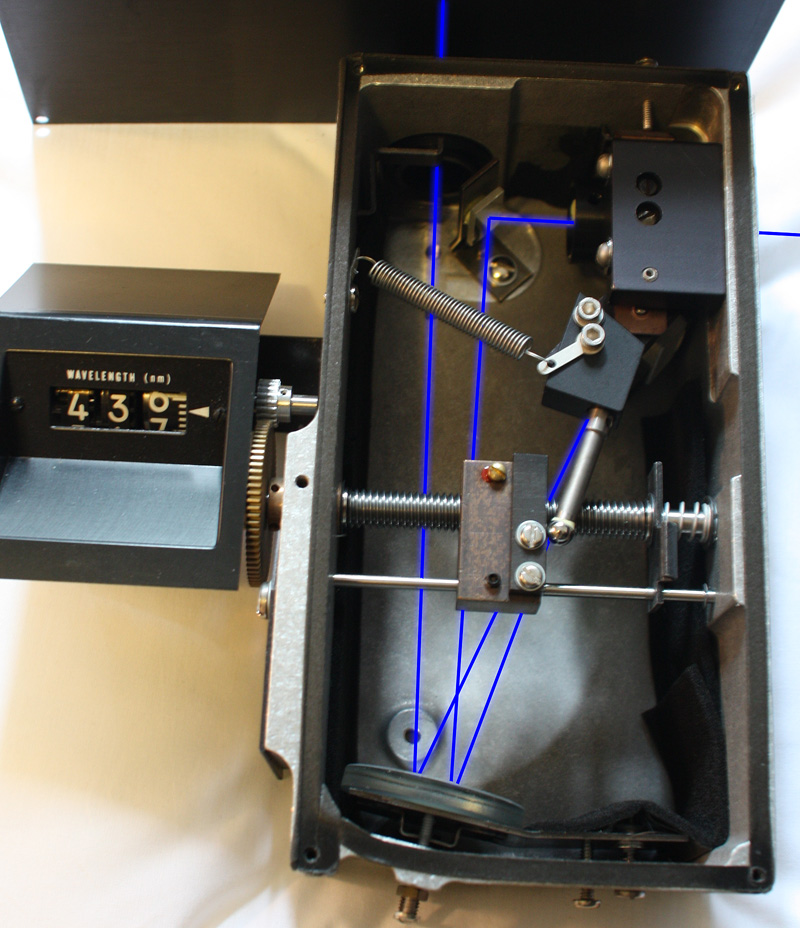

Ebert-Fastie 构型

使用一面大凹面镜同时充当准直镜和聚焦镜，入射狭缝和出射狭缝分别位于凹面镜焦面的两侧，光栅位于中央。光路走向为：狭缝 → 凹面镜（准直）→ 光栅（色散）→ 凹面镜（聚焦）→ 出射狭缝/探测器，形成"M"形。

特点

• 元件少、调节简单：只需一面凹面镜，两次反射自动保证了光学对称性。
• 像差自补偿：由于入射光和衍射光使用同一面镜子的不同区域，彗差可以部分抵消。
• 长焦距易实现：适合制作高分辨率的单色仪和扫描光谱仪。
• 不足：凹面镜尺寸较大（需要同时覆盖入射和衍射光束），遮挡问题需要仔细设计。

应用

M 型光谱仪广泛用于科研级单色仪、荧光光谱仪的激发和发射单色器、原子吸收/发射光谱仪等。其稳定的对称结构和良好的像差特性使其在需要高波长精度和高稳定性的应用中表现出色。
